CoilMaster

Caldeira de condensação combinada de piso com alta produção de AQS

A vida moderna requer caldeiras com eficiência energética e a melhoria do isolamento dos prédios deslocou a necessidade principal de consumo de gás do aquecimento para a água quente, sendo em muitos casos a procura de AQS muito superior à de aquecimento. Portanto, é importante instalar equipamentos que condensem tanto em modo de aquecimento como em AQS, atingindo o máximo para cada kW de gás utilizado.

6

NOx Classe

104 %
rendimento térmico até
10:1

rácio de modulação até

POTÊNCIA AQUECIMENTO

Potência aquecimento (net) G20/G25 kW 5 - 45
Potência útil a 80/60°C G20 kW 4,9 - 43,9
Potência térmica 50/30°C G20 kW 5,4 - 48,4

RENDIMENTO

rendimento a 80/60°C % 97,2 - 97,5
rendimento a 50/30°C % 108,5 - 107,6
eficiência útil a 30°C (retorno 30°C) % 108,5
eficiência estacional % 93

GERAL

classe de eficiência energética de aquecimento estacional A
classe de eficiência de aquecimento de água A
categoría gás I2E(S), I2E, I2Er, I2H, I3P, II2E3P, II2EK3P, II2ELL3P, II2Esi3P, II2H3P, II2L3P
tipo de gás G20 - G25 - G25.3 - G31
configurações chaminé aceites B23 - B23p - C13 - C33 - C43 - C53 - C63 - C83 - C93
Conteúdo primário de água l 43,6
Conteúdo doméstico de água quente l 10,6
CO Emissão mg/kWh 5,2
Classe NOx 6
temperatura de funcionamento max DHW °C 80
aquecimento máximo de pressão de funcionamento (primário) bar 3
pressão máxima de funcionamento (DHW) bar 8
voltagem V 230

DESEMPENHO DOMÉSTICO DA ÁGUA QUENTE

1ª hora e hora contínua a 40°C I/min 22
1ª hora e hora contínua a 60°C I/min 12,5
eficiência do aquecimento da água % 104
perfil de carga para aquecimento de água XXL

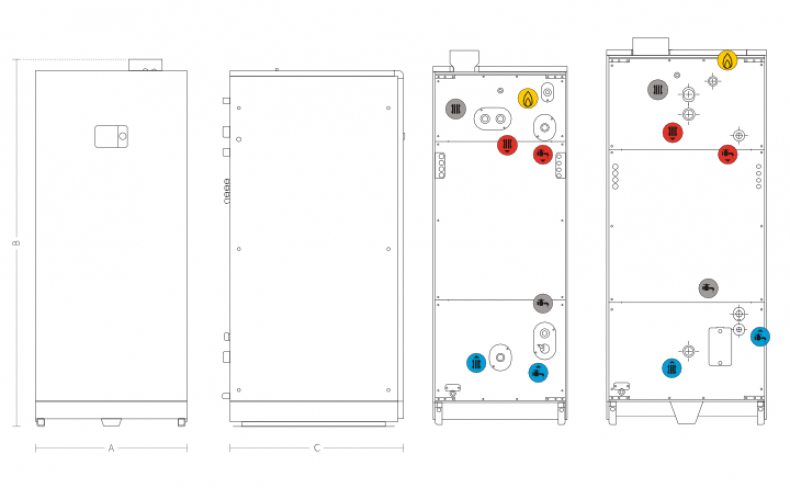

DIMENSÕES

Largura [A] mm 602
alto [B] mm 1604
fundo [C] mm 641
peso em vazio kg 180

CONEXÕES

entrada ar (D) mm 80/125
Conexão gás (E) poleg 3/4
Conexão da válvula de alívio de pressão lado primário poleg 1
Conexão da válvula de alívio de pressão lado DHW poleg 3/4
AQS Saída poleg 3/4
saída de circuito primário poleg 1
AQS Entrada poleg 3/4
entrada do circuito primário poleg 1
CoilMaster CM 45

Etiqueta ERP (1)

Certificações (1)

Catálogos (2)

BIM (1)

Aço inoxidável

Conducto helicoidal - o coração do CoilMaster é feito em aço inoxidável, que inclui 18% de cromo na sua composição. Este elemento ajuda a proteger a vida útil destes equipamentos a gás. O aço inoxidável garante alta resistência aos problemas usuais de corrosão e dilatação térmica. O aço inoxidável está a tornar-se rapidamente o material escolhido por engenheiros e projetistas para permutadores de calor a gás.

Os conductos de combustão autolimpáveis, helicoidais primários e secundários, também simplificam as operações de manutenção de rotina e os custos relacionados, oferecendo máxima eficiência ao longo da vida útil da caldeira.

design1

Alta produção de AQS sem a necessidade de acumular

Alto rendimento numa unidade pequena, capaz de atender às necessidades de alto aquecimento e AQS sem a necessidade de instalação de acumulador. Todas as vantagens da tecnologia de condensação, tanto em aquecimento como em AQS, com elevados volumes de AQS instantânea. O CoilMaster minimiza o risco de incrustação e elimina o de Legionella.

Principais recursos e benefícios

  • Alta produção de AQS 3.270 l/h
  • Rendimento útil em AQS de 104%
  • Tubagem do circuito interno em aço inoxidável
  • Permutador de calor helicoidal de tubo de aço inoxidável
  • Condutas de fumo auto-limpáveis, anti-legionela
  • Baixa perda de pressão
  • Baixo Nox
  • Dimensões compactas

Produção de AQS sempre em condensação

Rendimento excepcional numa unidade compacta, capaz de atender às necessidades de alto aquecimento e AQS sem a necessidade de instalação de acumuladores adicionais. Todas as vantagens da tecnologia de condensação tanto no aquecimento como na AQS, proporcionando altos volumes de AQS instantânea e eficiente. O CoilMaster minimiza o risco de incrustação graças ao permutador de calor indireto e o risco de Legionela é eliminado.
control

Produção de AQS sempre em condensação

A serpentina de água quente sanitária em aço inoxidável está totalmente submersa no circuito primário e garante uma condensação eficiente graças às baixas temperaturas da água de entrada. A alta produção de AQS é alcançada continuamente graças à grande superfície de troca de calor, protegendo a própria serpentina de depósitos de calcário prejudiciais que reduziriam significativamente o desempenho e aumentariam os custos ao longo do tempo.

A ameaça da Legionella é eliminada devido à alta temperatura de operação dos circuitos primário e doméstico e à ausência de acumulação, o que permite uma produção de água quente rápida, segura e em grande volume.
control
