CoilMaster

Caldeira de condensação combinada de piso com alta produção de AQS

CoilMaster

Caldeira de condensação combinada de piso com alta produção de AQS

A vida moderna requer caldeiras com eficiência energética e a melhoria do isolamento dos prédios deslocou a necessidade principal de consumo de gás do aquecimento para a água quente, sendo em muitos casos a procura de AQS muito superior à de aquecimento. Portanto, é importante instalar equipamentos que condensem tanto em modo de aquecimento como em AQS, atingindo o máximo para cada kW de gás utilizado.

NOx Classe

104 %

rendimento térmico até

10:1

rácio de modulação até

POTÊNCIA AQUECIMENTO

Potência aquecimento (net) G20/G25	kW	9,5 - 57,5
Potência útil a 80/60°C G20	kW	9,2 - 55,9
Potência térmica 50/30°C G20	kW	10,3 - 61,6

RENDIMENTO

rendimento a 80/60°C	%	97,1 - 97,3
rendimento a 50/30°C	%	108,2 - 107,2
eficiência útil a 30°C (retorno 30°C)	%	108,2
eficiência estacional	%	92,4

GERAL

classe de eficiência energética de aquecimento estacional		A
classe de eficiência de aquecimento de água		A
categoría gás		I2E(S), I2E, I2Er, I2H, I3P, II2E3P, II2EK3P, II2ELL3P, II2Esi3P, II2H3P, II2L3P
tipo de gás		G20 - G25 - G25.3 - G31
configurações chaminé aceites		B23 - B23p - C13 - C33 - C43 - C53 - C63 - C83 - C93
Conteúdo primário de água	l	63
Conteúdo doméstico de água quente	l	18
CO Emissão	mg/kWh	43,3
Classe NOx		6
temperatura de funcionamento max DHW	°C	80
aquecimento máximo de pressão de funcionamento (primário)	bar	3
pressão máxima de funcionamento (DHW)	bar	8
voltagem	V	230

DESEMPENHO DOMÉSTICO DA ÁGUA QUENTE

1ª hora e hora contínua a 40°C	I/min	27,2
1ª hora e hora contínua a 60°C	I/min	16,3
eficiência do aquecimento da água	%	104
perfil de carga para aquecimento de água		XXL

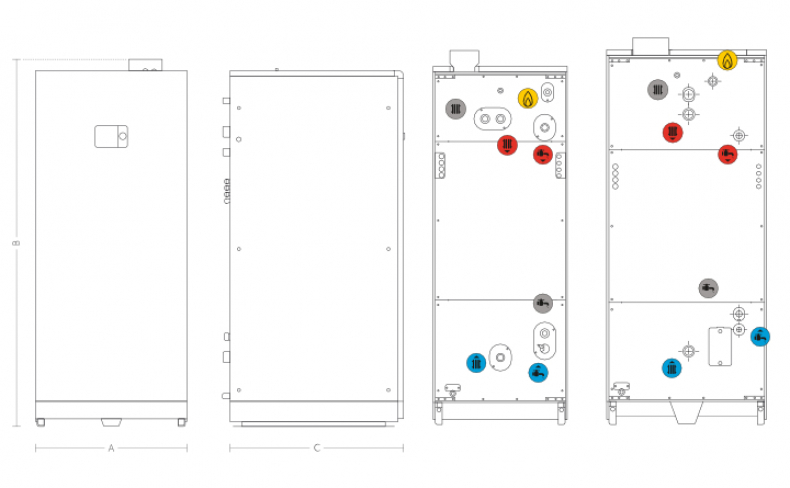

DIMENSÕES

Largura [A]	mm	632
alto [B]	mm	1446
fundo [C]	mm	774
peso em vazio	kg	200

CONEXÕES

entrada ar (D)	mm	100/150
Conexão gás (E)	poleg	3/4
Conexão da válvula de alívio de pressão lado primário	poleg	1 1/4
Conexão da válvula de alívio de pressão lado DHW	poleg	1
AQS Saída	poleg	1
saída de circuito primário	poleg	1 1/2
AQS Entrada	poleg	1
entrada do circuito primário	poleg	1 1/2

Etiqueta ERP (1)

ERP Label - CoilMaster 60

pdf

Catálogos (1)

CoilMaster (PT)

pdf

BIM (1)

CoilMaster

zip

Manuais técnicos atuais (1)

CoilMaster 60-120 - Procedimiento de conversión de gas

pdf

Certificações (3)

CoilMaster 35-120 - DoC	pdf
Certificate of Surveillance 09/2023 – 08/2025	pdf
Certificate of Surveillance 09/2025 – 08/2027	pdf

Aço inoxidável

Conducto helicoidal - o coração do CoilMaster é feito em aço inoxidável, que inclui 18% de cromo na sua composição. Este elemento ajuda a proteger a vida útil destes equipamentos a gás. O aço inoxidável garante alta resistência aos problemas usuais de corrosão e dilatação térmica. O aço inoxidável está a tornar-se rapidamente o material escolhido por engenheiros e projetistas para permutadores de calor a gás.

Saber mais

Os conductos de combustão autolimpáveis, helicoidais primários e secundários, também simplificam as operações de manutenção de rotina e os custos relacionados, oferecendo máxima eficiência ao longo da vida útil da caldeira.

Alta produção de AQS sem a necessidade de acumular

Alto rendimento numa unidade pequena, capaz de atender às necessidades de alto aquecimento e AQS sem a necessidade de instalação de acumulador. Todas as vantagens da tecnologia de condensação, tanto em aquecimento como em AQS, com elevados volumes de AQS instantânea. O CoilMaster minimiza o risco de incrustação e elimina o de Legionella.

Principais recursos e benefícios

Alta produção de AQS 3.270 l/h
Rendimento útil em AQS de 104%
Tubagem do circuito interno em aço inoxidável
Permutador de calor helicoidal de tubo de aço inoxidável
Condutas de fumo auto-limpáveis, anti-legionela
Baixa perda de pressão
Baixo Nox
Dimensões compactas

Produção de AQS sempre em condensação

Rendimento excepcional numa unidade compacta, capaz de atender às necessidades de alto aquecimento e AQS sem a necessidade de instalação de acumuladores adicionais. Todas as vantagens da tecnologia de condensação tanto no aquecimento como na AQS, proporcionando altos volumes de AQS instantânea e eficiente. O CoilMaster minimiza o risco de incrustação graças ao permutador de calor indireto e o risco de Legionela é eliminado.

Produção de AQS sempre em condensação

A serpentina de água quente sanitária em aço inoxidável está totalmente submersa no circuito primário e garante uma condensação eficiente graças às baixas temperaturas da água de entrada. A alta produção de AQS é alcançada continuamente graças à grande superfície de troca de calor, protegendo a própria serpentina de depósitos de calcário prejudiciais que reduziriam significativamente o desempenho e aumentariam os custos ao longo do tempo.

A ameaça da Legionella é eliminada devido à alta temperatura de operação dos circuitos primário e doméstico e à ausência de acumulação, o que permite uma produção de água quente rápida, segura e em grande volume.
